《GB/T 7261-2016 繼電保護和安全自動裝置基本試驗方法》標準

GB/T 7261-2016 是中國國家標準，標題為《繼電保護和安全自動裝置基本試驗方法》（Basic test methods for relay protection and safety automatic devices）。

該標準規定了繼電保護和安全自動裝置的基本試驗方法，用于驗證其在正常工作和故障條件下的性能和可靠性。

一、范圍：
本標準規定了繼電保護和安全自動裝置的基本試驗方法。

本標準適用于電力系統二次回路所用有或無繼電器、量度繼電器、保護裝置、安全自動裝置(保護裝置和安全自動裝置以下簡稱裝置)及其接口設備等產品的試驗。

二、試驗項目：
高低溫試驗、溫度變化試驗、濕熱試驗、低氣壓試驗、振動試驗、沖擊碰撞試驗等。

三、試驗設備：

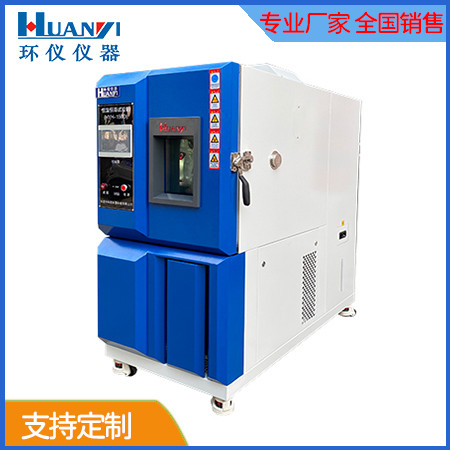

恒溫恒濕試驗箱、低氣壓試驗箱、沖擊碰撞試驗臺等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

溫度變化試驗：

嚴酷等級

除另有規定外，試驗溫度和暴露持續時間按下列嚴酷等級進行:
低溫溫度按照產品相關標準規定的最低運行溫度﹔

高溫溫度按照產品相關標準規定的最高運行溫度﹔

高溫﹑低溫下各保持3 h。
溫度升高或降低的變化速率為(1±0.2)K /min;
試驗持續時間為5次循環。

預處理

被試設備在溫度為20 ℃±3K的試驗箱中穩定1 h。

初始檢測
按相關標準的要求對試驗樣品進行外觀檢查及其他試驗項目的測試。

條件試驗

試驗溫度準確度為±3 K。
試驗期間試驗樣品連續激勵并保持在工作狀態,將任一影響量設定為基準條件。

中間檢測

施加規定的負載。

恢復

當規定的試驗持續期結束后，試驗樣品保持在試驗箱中，保持工作狀態不變。按溫度轉換時的變化速率，將試驗箱溫度上升至4.1規定的基準溫度范圍內。
在基準溫度條件下進行恢復﹐時間至少1 h但不超過2 h，所有試驗在這一時間結束前完成。除另有規定，恢復期間，試驗樣品電源持續帶電。

最終檢測

最終檢測在恢復期結束后立即進行，對試驗樣品進行外觀檢查及相關標準規定的其他試驗項目的測試。

通過遵循 GB/T 7261-2016 標準，可以對繼電保護和安全自動裝置進行基本試驗，以驗證其在正常工作和故障情況下的性能和可靠性，確保其安全運行和符合技術要求。同時，該標準還為制造商、設計人員和使用者提供了基本試驗的方法和指導，以保障繼電保護和安全自動裝置在電力系統中的穩定性和可靠性。
