《GB/T 41036-2021 宇航用超高低溫圓形電連接器通用規范》標準

GB/T 41036-2021 是中國國家標準，標題為《宇航用超高低溫圓形電連接器通用規范》（General specification for aerospace circular electrical connectors at ultra-high and low temperatures）。

該標準旨在規定宇航用超高低溫圓形電連接器的通用技術要求，以確保連接器在極端的溫度環境下能夠保持正常的功能和可靠性。在航空航天領域，電連接器需要在極端的溫度條件下正常工作，因此對其性能和可靠性有著嚴格的要求。

一、范圍：
本文件規定了宇航用超高低溫圓形電連接器的技術要求、檢驗方法、檢驗規則、包裝、運輸和貯存。
本文件適用于宇航用超高低溫圓形電連接器(以下簡稱電連接器)的設計、制造和檢驗。

二、試驗項目：
溫度沖擊、高溫、超低溫、淋雨、交變濕熱、振動、沖擊試驗等。

三、試驗設備：

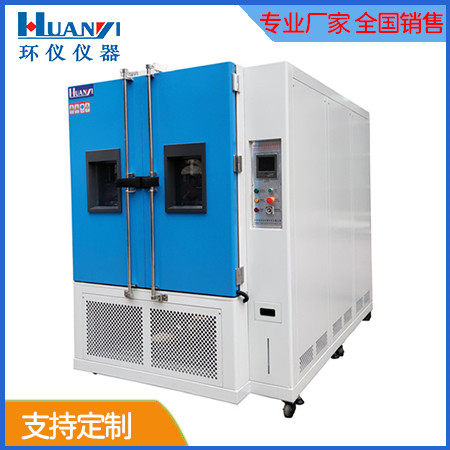

恒溫恒濕試驗箱、淋雨試驗箱、溫度沖擊箱、振動試驗臺等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

溫度沖擊試驗
插合的電連接器,插合狀態的接觸件應按GB/T 2423.22-2012的規定進行試驗，試驗時應采用以下細則:

a)試驗條件:按相應產品標準規定。

b)試驗程序:樣品在低溫﹑高溫中各保持1 h為一個循環周期。樣品在由低溫轉向高溫或高溫向
低溫轉換時時,轉換過程應不大丁 1 min，完成5次循環后，恢復到常溫狀態，檢查外觀質量，檢查空氣泄漏，檢查接觸對中插孔接觸件分離力。

高溫試驗
插合的電連接器,插合狀態的接觸件應按GB/T 2423.2-2008中試驗Bb的規定進行試驗，試驗時應采用以下細則:

a)在試件上連接耐高溫或符合試驗要求的導線，其長度應能滿足箱外檢測要求。

b)試驗時﹐先將試驗樣品放入高溫箱內，再將溫度調至相應產品標準規定的溫度。當試驗樣品溫
度達到穩定后,在此溫度下保持4 h，并在箱內測量絕緣電阻。

c)試驗結束后取出試驗樣品，在常溫下恢復1 h后，檢查電連接器外觀和氣密封電連接器的空氣
泄漏,檢查接觸對中插孔接觸件分離力。

淋雨
試驗
插合的電連接器按GB/T 2423.38-2008中試驗Ra2的規定進行試驗﹐降雨強度按100 mm/h±20 mm/h，持續時間15 min，試驗后，在箱內測量絕緣電阻，并執行以下細則:

a)試驗前，如有必要可用酒精清洗樣品﹔

b)試驗樣品要求接好試驗導線，導線長度應能滿足箱外測量的要求，試驗樣品尾部的出線端及其
余需要保護的部位應灌注有機硅膠(灌封時應保證膠不流入試驗樣品的插合端)或采取其他有效的防護措施，以保證在淋雨時不受影響;

c)試驗時應保證試驗樣品不被浸入水中。

通過遵循 GB/T 41036-2021 標準，宇航用連接器的制造商可以生產滿足要求的超高低溫圓形電連接器，以確保其在極端溫度環境下的性能和可靠性。同時，該標準也為航空航天領域提供了連接器技術的規范，促進了宇航工程的發展和進步。
