《GB/T 8171-2008 使用緩沖包裝材料進(jìn)行的產(chǎn)品機械沖擊脆值試驗方法》是中國國家標準，用于評估產(chǎn)品在使用緩沖包裝材料的情況下對機械沖擊的脆性反應。
一、范圍：
本標準規定了垂直沖擊作用下使用緩沖包裝材料測定產(chǎn)品脆值的試驗設備、試驗樣品、試驗程序及試驗報告等內容。
本標準適用于使用緩沖材料控制傳遞到產(chǎn)品上的沖擊加速度值，從而測定產(chǎn)品的脆值。
二、試驗項目：
沖擊脆值試驗。
三、試驗設備：
四、設備廠(chǎng)商：
環(huán)儀儀器

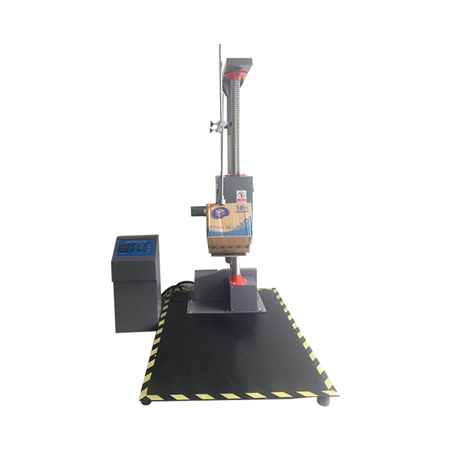

.jpg "《GB/T 8171-2008 使用緩沖包裝材料進(jìn)行的產(chǎn)品機械沖擊脆值試驗方法》標準(圖1)")
五、試驗程序（部分）：
1.把試驗樣品和緩沖襯墊按正常放置狀態(tài)包裝在選定的容器中。在試驗樣品的沖擊方向上應有較厚的襯墊，以免在第一次沖擊時(shí)發(fā)生損壞。用同樣的緩沖材料防護試驗樣品的其他面，以減小試驗時(shí)的二次沖擊。
2.根據實(shí)際運輸環(huán)境選擇跌落高度，典型的沖擊速度的等效跌落高度范圍為100 mm~1 200 mm，可根據GB/T 4857.18選擇試驗跌落高度的試驗強度值。
3.如果已知產(chǎn)品在實(shí)際運輸中總是受到某一方向的沖擊，則僅要求進(jìn)行與此同向的試驗。如果方向不定，則首先選定一個(gè)沖擊方向進(jìn)行試驗。
4.安裝加速度傳感器，加速度傳感器應緊固在靠近緩沖襯墊支撐面上的產(chǎn)品的剛性基礎上，且必須使其敏感軸線(xiàn)在沖擊方向上。
5.連接并檢查測試儀器，確保每次試驗都能得到?jīng)_擊脈沖的加速度-時(shí)間歷程。
6.把經(jīng)緩沖包裝的試驗樣品放置在試驗機上，提起試驗樣品至所需的跌落高度位置，并按預定狀態(tài)將其支撐住。提起高度與預定高度之差不得超過(guò)預定高度的±2%。
7.釋放試驗樣品，進(jìn)行一次沖擊試驗，記錄加速度-時(shí)間歷程。
8.沖擊后拆開(kāi)包裝，對試驗樣品進(jìn)行檢查和性能測定，確定是否發(fā)生了損壞。
9.如果試驗樣品發(fā)生損壞，取試驗樣品出現損壞前一次的最大加速度作為臨界加速度。
10.如果試驗樣品未發(fā)生損壞，則按下列方法之一重新包裝試驗樣品:
a)減薄試驗樣品沖擊方向上的緩沖襯墊的厚度，把所減少的緩沖襯墊移到頂部(或者在試驗樣品的頂部增加適當厚度的緩沖襯墊)，以保證包裝容器內緩沖材料的總厚度不變。但應避免試驗中試驗樣品觸底﹔
b)按原包裝狀態(tài)重新包裝試驗樣品。在每次試驗后,如果包裝容器或緩沖材料發(fā)生損壞，則必須更換新的包裝容器或緩沖材料。
11.對試驗樣品重新包裝后，增加沖擊強度，重復6~8的步驟，直至試驗樣品發(fā)生損壞。
增大沖擊強度的方法有下列兩種:
a)當采用10 a)包裝時(shí)，不改變跌落高度﹔
b)當采用10 b)包裝時(shí)，為產(chǎn)生更大的沖擊強度，增大跌落高度。這種方法可能導致較大的誤差，因而跌落高度的增加值要適當，不要增加過(guò)大，跌落高度的增加可根據GB/T 4857.18選擇。
12.確定脆值。將該脆值定義為產(chǎn)品用類(lèi)似的包裝材料，包裝結構進(jìn)行包裝，在此試驗跌落高度與試驗方向上的沖擊脆值。
13.試驗樣品如果還受其他方向的沖擊，對其他方向進(jìn)行沖擊試驗,重復1～12的步驟。
機械沖擊脆值試驗是用于評估產(chǎn)品在運輸、搬運和使用過(guò)程中受到機械沖擊時(shí)是否容易發(fā)生損壞或斷裂的方法。通過(guò)這種試驗，可以確定是否需要增加或改進(jìn)緩沖包裝材料以提高產(chǎn)品的保護性能。
