《GB/T 6968-2019 膜式燃氣表》標準

《GB/T 6968-2019 膜式燃氣表》是中國國家標準，主要規定了膜式燃氣表的技術要求和測試方法。

根據標準，膜式燃氣表適用于安裝在有或無輕微震動、沖擊、冷凝水以及電磁干擾的封閉場所（室內或有防護措施的室外）或露天場所（無任何防護措施的室外）的燃氣表，也包括安裝電子輔助裝置、內置機械式氣體溫度轉換裝置的燃氣表。

一、范圍：
本標準規定了膜式燃氣表(以下簡稱燃氣表)的術語、定義、符號、工作條件、技術要求、試驗方法、檢驗規則、包裝、運輸與貯存等。

本標準適用于最大工作壓力不超過50 kPa,最大流量不超過160 m3/h、準確度等級為1.5級的燃氣表。

注:除非另有說明，本標準所提到的壓力指相對大氣壓力(表壓力)。

二、試驗項目：
振動試驗、跌落試驗、鹽霧腐蝕試驗、溫度適應性試驗、耐高溫試驗、紫外暴露試驗等。

三、試驗設備：

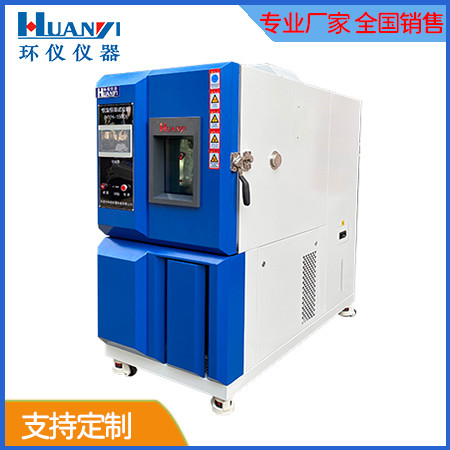

鹽霧腐蝕試驗機、高低溫試驗箱、跌落試驗機、氙燈老化試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

溫度適應性試驗：

在試驗開始之前，燃氣表以qmax運行不少于50倍回轉體積的試驗空氣。

將燃氣表放置在試驗臺上，使一定體積的空氣(其實際體積用參比標準器測量)流經燃氣表，記錄燃氣表計數器顯示的體積。流經燃氣表的空氣的最小體積量由制造商規定并經有關方面認可，不宜少于最小分度值的200倍和試驗流量點運行l min所對應的體積量。

試驗可采用圖6所示的方法，在以下兩個溫度點分別進行試驗:
a)-10℃或制造商聲明的更低溫度﹔

b)40℃或制造商聲明的更高溫度。

試驗流量為qt、0.4qmax和qmax ，每個流量點測量3次。

在每個試驗溫度下，確保試驗氣體(干燥空氣)燃氣表的溫度和溫控箱內的溫度相差不超過1K。
在每次改變溫度之后要穩定溫度，在測量的過程中要保持溫度變化在士0.5K之內。

該標準的主要目的是確保膜式燃氣表在燃氣計量中的準確性和可靠性，以滿足城市燃氣管道輸送系統的需求。這些燃氣表在家庭和工業用氣中都有廣泛的應用。
