《NB/T 10443-2020 NTC薄膜溫度傳感器》標準

《NB/T 10443-2020 NTC薄膜溫度傳感器》是由中華人民共和國能源部發布的標準，主要規范了NTC薄膜溫度傳感器的技術要求。該標準規定了NTC薄膜溫度傳感器（簡稱傳感器）的技術要求、試驗方法、檢驗規則、包裝、運輸以及貯存要求。傳感器廣泛應用于各種需要進行溫度檢測的場合，如能源、航空航天、汽車、電子等領域。

一、范圍：
本文件規定了NTC薄膜溫度傳感器（簡稱傳感器）的技術要求、試驗方法、檢驗規則、包裝、運輸以及貯存要求。

本文件適用于所有以單層厚度不超過0.5 mm的薄膜作為唯一絕緣材料覆蓋住負溫度系數熱敏電阻器形成負溫度系數的溫度傳感器。

二、試驗項目：
高低溫試驗、鹽霧試驗、濕熱試驗、振動試驗、自由跌落試驗等。

三、試驗設備：

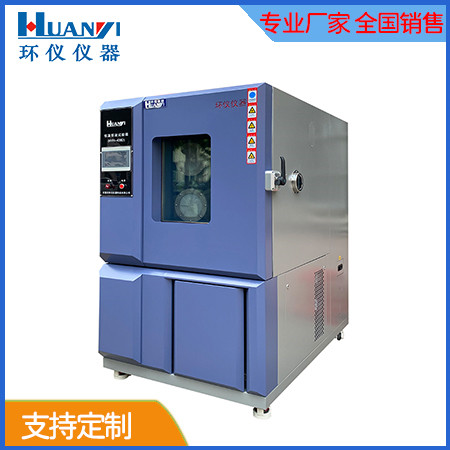

恒溫恒濕試驗箱、鹽霧試驗箱、跌落試驗機、振動試驗機等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

高溫試驗

低溫薄膜溫度傳感器在傳感器的引線上串聯一個4.7kΩ的負載后通入DC5V電壓，再置于客戶聲明的且不低于80 ℃±5 ℃的環境中96 h，取出后在常溫常濕條件下放置1h。試驗后判定傳感器應符合4.10的要求。

高溫薄膜溫度傳感器在傳感器的引線上串聯一個4.7kΩ的負載后通入DC5V電壓，再置于客戶聲明的且不低于250 ℃±5 ℃的環境中96h，取出后在常溫常濕條件下放置1h。試驗后判定傳感器應符合4.10的要求。

低溫試驗

在傳感器的引線上串聯一個4.7kQ的負載后通入DC5V電壓，再置于-30 ℃±5℃的環境中96h，然后在常溫常濕條件下放置1 h。試驗后判定傳感器應符合4.11的要求。

遵循《NB/T 10443-2020 NTC薄膜溫度傳感器》標準，有助于提高傳感器產品的質量和可靠性，促進傳感器行業的發展。
