《NB/T 10088-2018 戶外型光伏逆變成套裝置技術規范》標準

NB/T 10088-2018《戶外型光伏逆變成套裝置技術規范》是中國國家能源局發布的一項關于戶外型光伏逆變成套裝置的技術規范標準。該標準規定了戶外型光伏逆變成套裝置的設計、制造、試驗、檢驗等方面的要求，以確保其性能和質量符合相關標準。

一、范圍：
本標準規定了戶外型光伏逆變成套裝置（以下簡稱“成套裝置”)的使用條件、技術要求、試驗方法、運輸、包裝和儲存等內容。

本標準適用于連接到直流側電壓不超過1500V，交流側電壓等級35kV及以下的成套裝置，該裝置可集成或未集成升壓變壓器。

二、試驗項目：
耐腐蝕試驗、耐紫外線試驗、高低溫試驗、濕熱試驗等。

三、試驗設備：

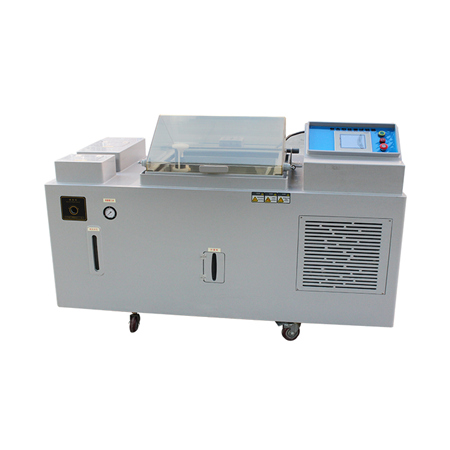

恒溫恒濕試驗箱、復合鹽霧試驗機、紫外老化試驗箱/氙燈老化試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

耐腐蝕試驗

戶外成套裝置的金屬外殼應滿足144h交變中性鹽霧試驗（5%氯化鈉溶液）的要求，可采用等效的試驗樣片。具體要求如下:

噴霧溫度35℃，時長2h，每個噴霧后接一個22h濕熱貯存周期，貯存條件為溫度（40±2)℃，相對濕度（93±3）%，噴霧和濕熱貯存組成一個循環，共6個循環（144h)。鹽水噴霧試驗結束后，取出試驗樣件并清洗,在室溫下放置2h，產品表面無明顯可見銹蝕為合格或者達到腐蝕評級9級以上為合格，具體參照GB/T 6461執行。
對于應用于耐腐蝕要求更高地區的成套裝置，可以和制造商商定增加測試循環次數。

耐紫外線試驗
1.紫外熒光老化要求：
紫外熒光老化按照試驗方法(ASTM G 154中的方法)進行，采用UV-A340紫外線燈進行照射，曝露循環8h光照、4h黑暗高濕，黑板溫度分別為(60±3)℃、(50±3)℃，共84個試驗循環（1008h)。
試驗后涂層顏色無明顯變色、失光，無粉化、氣泡、開裂、剝落等異?，F象為合格。

2.氬燈老化要求：氙燈老化依據GB/T 1865要求的試驗方法進行。光源340nm,輻照度0.51W/㎡;黑標溫度(65±3)℃,相對濕度(50±5)%，每次噴水時間（18±0.5)min，兩次噴水之間的無水時間(102±0.5)min，試驗無黑暗周期?？偣?000h。

試驗后涂層顏色無明顯變色、失光，無粉化、氣泡、開裂、剝落等異?，F象為合格。
