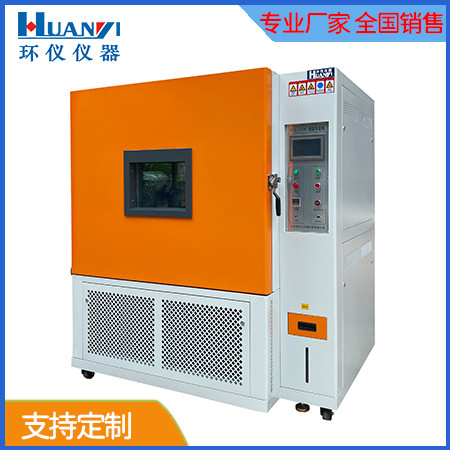

環境箱主要由大功率電阻絲組成,由于試驗箱要求的升溫速率較大,因此試驗箱的加熱系統功率都比較大,而且在試驗箱的底板也設有加熱器。
環境箱加熱系統一般采用鎳鉻合金電加熱絲直接加熱,設備工作時,循環風扇使箱內空氣產生對流,帶走加熱絲產生的熱量,從而達到對箱內空氣加熱的效果;控制系統通過微電腦調節,控制加熱絲的導通時間,加熱熱量與損耗熱量達到動態平衡,實現控溫的目的。
其加熱原理如下:
加溫裝置是控制環境箱是不是升溫關鍵環節;它是控制器得到升溫指令時會(huì )輸出電壓給繼電器,大約3-12伏直流電加在固態繼電器上面;它的交流端相當于導線接通;接觸器也同時吸合,加熱器兩端有電壓使其發熱,通過循環風機帶動把熱量帶到箱里,使環境箱升溫,那溫度快達到你的設定值;控制器通過加在固態繼電器通斷調節。
