合成人造板材含時(shí)會(huì )使用膠粘劑、涂料等含有總揮發(fā)性有機化合物(TVOC)，而TVOC是對人體有害的，國家規定，人造板材總揮發(fā)性有機化合物(TVOC)的釋放率不得超過(guò)0.50 mg/ (㎡.h) (72 h)。
在測試人造板材的voc釋放量時(shí)，需要用到1立方米voc環(huán)境測試箱，下面我們了解一下怎么對人造板材進(jìn)行voc的測試。
人造板材的voc釋放量測試方法：
一、測試 準備
試驗樣品：人造板材

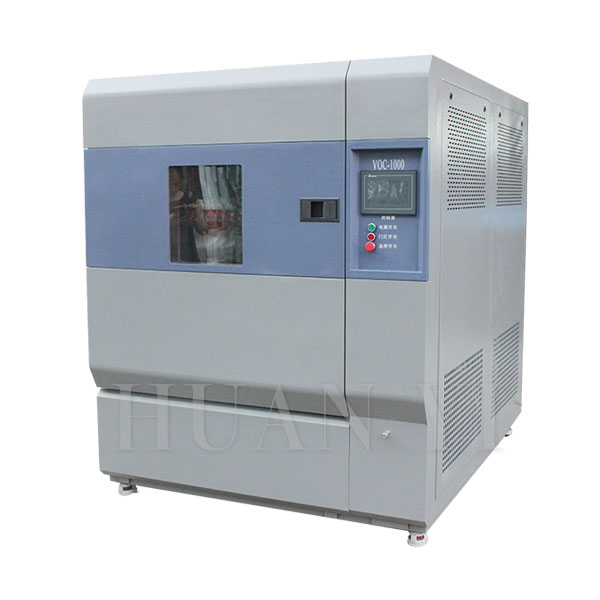

試驗設備：標準1m3voc環(huán)境測試箱
設備型號：HYV-1000
設備廠(chǎng)家：環(huán)儀儀器
二、測試方法：
1.背景質(zhì)量濃度的測定
在每次進(jìn)行新的測試之前，都要對氣候箱空氣進(jìn)行空氣采樣分析，以便保證氣候箱內的背景VOC不影響試驗。背景質(zhì)量濃度的測試應在試驗條件建立后1h內進(jìn)行。
2.試樣放置
氣候箱達到試驗條件后，在氣候箱中放置試樣，為確?？諝庠谠嚇颖砻娴牧魍ㄊ蔷鶆蚍植嫉?，試樣應放在氣候箱的中心位置沿著(zhù)氣流方向擺放。
3.空氣采樣
組裝好采樣管，在開(kāi)始測試之后的第(72+2) h進(jìn)行空氣采樣，使用校準器測量采樣流速，開(kāi)啟抽樣泵，觀(guān)察并記錄流速，合適流速范圍是100~200 m/min,采樣流速應低于箱內氣體流速的80%。
將吸附管連接到氣候箱出氣口或采樣口，并記錄連接時(shí)間、箱內溫度、氣體壓力、采樣流速，采樣時(shí)間30 min,采樣結束，取下吸附管后，記錄取下時(shí)間、采樣流速。關(guān)閉抽樣泵，從采樣管上取下吸附管，使用密封帽將吸附管管口封閉，并用錫紙或鋁箔將管包嚴。
注: VOC的背景質(zhì)量濃度應足以得到控制，以避免污染試驗樣品。為使試樣的污染達到最小，可以使用通風(fēng)良好的架子或貯存柜。
4.測定
將吸附管安裝在熱解析儀上，氣流方向與采樣時(shí)的方向相反。加熱使揮發(fā)性組分從吸附劑上解吸，由載氣帶入冷阱，進(jìn)行預濃縮;然后，二次熱解吸，經(jīng)傳輸線(xiàn)進(jìn)入毛細管氣相色譜儀。傳輸線(xiàn)溫度接近解吸溫度，防止待測組分凝結。
