高海拔低壓綜合實驗艙的系統結構

常規的高海拔低壓綜合實驗艙可以實現溫度、濕度、低氣壓三種變化類型的功能；其中溫度、濕度系統為非常成熟的功能，小編在這里不做詳細講解，下面為大家細說一下實驗艙中的低氣壓系統。

環儀儀器 高海拔低壓綜合實驗艙系統結構講解：

低氣壓系統的工作原理：

通過進氣系統進行空氣進入，同時通過抽氣系統實現空氣的抽排，從而導致艙內壓力降低，達到低壓效果。在上升階段，抽氣量大于進氣量；在停留狀態，抽氣量等于進氣量；而在下降過程中，抽氣量小于進氣量。核心原則是在模擬不同低氣壓條件的同時，確保艙內有足夠的通氣量。

抽氣設備的主要組成部分是真空泵，其抽氣速率由變頻器進行控制。進氣系統和抽氣系統均由控制臺進行調控，通過控制進氣速率和真空泵頻率的變化來調整抽氣速率，以確保艙內壓力能夠達到預設的數值。

整體結構：

低壓系統由艙體、抽氣系統、控制系統、供氧系統、連接管道、照明及通訊等組成。

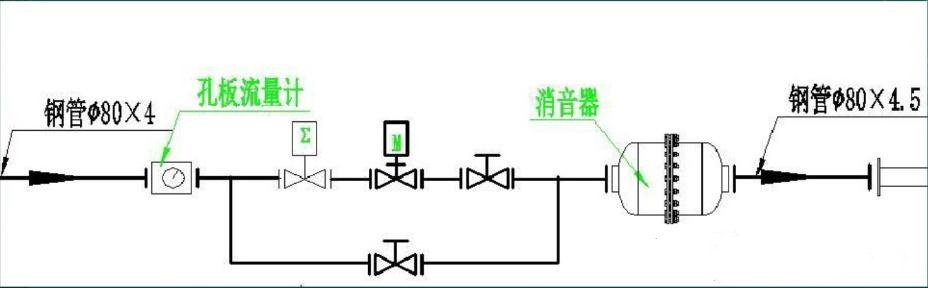

進氣系統包括孔板流量計、電磁閥、電動調節閥、截止閥和消音器這五種設備?？装辶髁坑嫳话惭b在新空氣端，用于測量進氣速率。消音器安裝在靠近艙體端，其作用是消除空氣動力性噪聲。

在孔板流量計和消音器之間，依次串聯了電磁閥、電動調節閥和截止閥，并且這三者與截止閥是并聯關系。這樣的組合結構能夠實現對進氣過程的有效控制和調節。

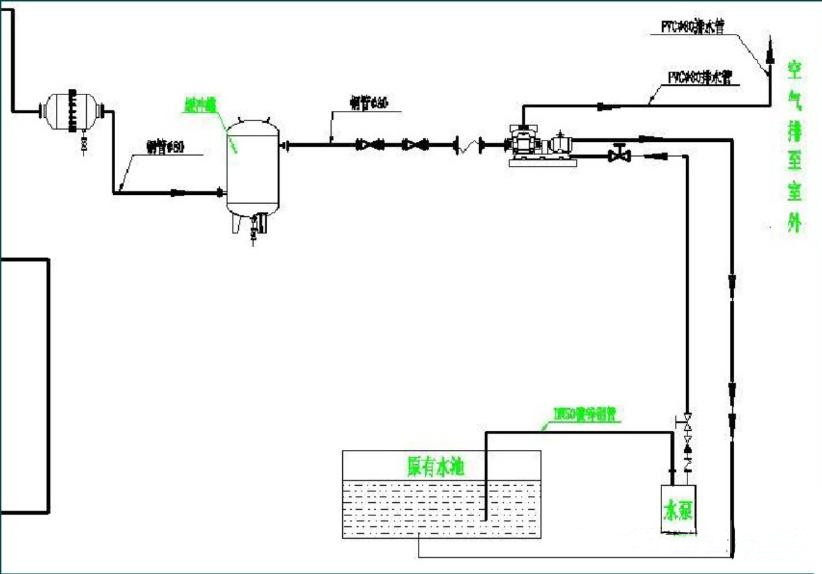

抽氣系統由消音器、緩沖罐、真空泵、真空止回閥和水泵組成。消音器位于靠近艙體的一端，用于減小真空泵抽氣時產生的噪音。緩沖罐連接在消音器之后，能夠減小真空泵抽氣帶來的壓力波動，提高系統的穩定性。接下來是真空止回閥，它能夠防止空氣從室外反流進入艙內。真空泵位于真空止回閥之后，負責從艙內抽取氣體并排到室外。

真空泵的抽氣速率由變頻控制器控制，這使得系統可以根據需要調整抽氣速率。然而，真空泵在高速運轉時會(huì )產生大量的熱量，因此需要接上水泵對真空泵進行冷卻降溫，以確保系統的正常運行。

一個好的低氣壓系統可以讓高海拔低壓綜合實驗艙發揮更好的性能，同時也可以保證實驗過程能夠正常運行。
