《GB/T 34516-2017 航天器振動試驗方法》標準

GB/T 34516-2017是中華人民共和國國家標準中的一個標準，標準名稱為《航天器振動試驗方法》（Vibration Test Method for Aerospacecraft）。

該標準規定了航天器在運載、發射、操作等過程中所需承受的振動試驗的方法和要求，以確保航天器在使用過程中不會(huì )出現失效或損壞。該標準適用于各種航天器的振動試驗，如衛星、探測器、火箭等。

一、范圍：
本標準規定了航天器振動試驗的試驗要求、試驗系統、試驗程序、試驗中斷和處理、試驗結果評價。
本標準適用于航天器系統級(以下簡稱航天器)振動試驗，分系統級和組件級振動試驗可參照執行。

二、試驗設備：

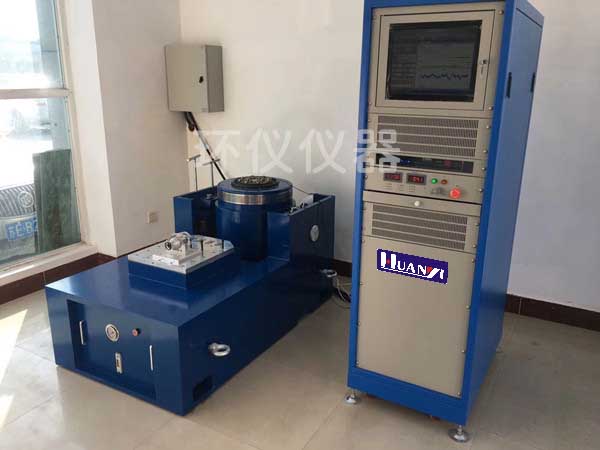

振動試驗機（點擊查看）

三、試驗方法（部分）：

系統級振動試驗一般在3個相互正交的方向上分別進行，一般情況下每個方向的試驗實施程序如下:

1. 試驗設備準備就緒。按照試驗加載順序的要求，完成振動臺分系統.控制分系統和測量分系統準備工作，并進行調試。力限試驗中，應對力測量裝置進行組裝、調試和標定，并按5.1.4.2的要求進行力測量裝置有效性校核。

2. 航天器就位。將航天器按照試驗方向在振動臺上就位，如果振動臺靜承載不能滿足要求，應安裝合適的輔助彈性支承。彈性支承的頻率和位移要求應滿足4.2.1的要求。如果需要安裝航天器保護帶，應按3.9的要求進行航天器的防護和保護帶的安裝。

3. 控制分系統和測量分系統準備?？刂品窒到y進行控制傳感器安裝、試驗參數設置工作。測量分系統進行測量傳感器的導線連接、導通和試驗參數設置工作。力限試驗中還應對力測量裝置的參數進行設置，檢查和確認。

4. 航天器狀態確認。進行航天器試驗前外觀檢查，需要時進行功能和電性能測試。

5. 預振級試驗?？刂品窒到y按照試驗技術文件規定的預振級條件進行試驗加載，測量分系統進行振動響應記錄，并進行控制參數的優化和測量數據的確認。

6. 全量級前特征級試驗。按照試驗技術文件規定的特征級條件進行試驗設置并加載﹐記錄結構響應，同時監視航天器的性能。試驗完成后應對所有數據進行分析，確定全量級振動試驗的響應控制條件、下凹控制條件和力限試驗條件。

7. 全量級試驗。按照試驗技術文件規定的全量級條件或者修改后的試驗條件進行試驗設置并加載，記錄結構響應，同時監視航天器的性能。試驗后應對航天器與夾具之間，夾具與振動臺之間等的連接螺釘進行檢查，確認沒有松動。

8. 全量級后特征級試驗和結果評估。按照特征級試驗條件進行加載﹐記錄結構響應，同時監視航天器的性能。試驗后進行全量級前后兩次特征級數據的比對，進行結構響應的特征檢驗，判斷航天器經過全量級試驗后結構特性是否發生變化。其他全量級試驗。如果在試驗中有多個量級的全量級試驗，則重復進行6~8的步驟，兩次全量級試驗之間可進行一次特征級試驗。

9. 航天器檢查。在全量級試驗完成后，進行航天器的外觀檢查﹐需要時進行試驗后的功能、電性能測試。

10. 航天器吊離振動臺。完成航天器檢查后，航天器吊離振動臺。

11. 試驗結束。所有要求方向的試驗全部完成后，試驗結束。

在試驗過程中，將航天器固定在振動試驗機上，進行不同方向和不同頻率的振動試驗，以模擬使用過程中可能遭受的振動情況。試驗完成后，對航天器進行檢查，以確定是否發生了失效或損壞。

該標準的實施可以有效地保障航天器在使用過程中的安全性和可靠性，減少事故的發生，提高航天器的性能和使用壽命。
