《GB/T 36283-2018 智能變電站二次艙通用技術條件》標準

GB/T 36283-2018是中國國家標準，其標題為《智能變電站二次艙通用技術條件》（General technical requirements for secondary cabins of smart substations）。

該標準規定了智能變電站二次艙的通用技術條件，以指導和規范智能變電站二次艙的設計、制造、安裝和使用，確保智能變電站系統的可靠性、安全性和穩定性。

一、范圍：
本標準規定了智能變電站二次艙的技術要求，試驗方法、檢驗規則，標志﹑包裝、吊裝運輸和貯存。
本標準適用于電力系統110(66)kV~750 kV智能變電站二次艙(以下簡稱二次艙)設計、生產和質量檢驗，其他廠站可參照執行。

二、試驗項目：
鹽霧試驗、風雨密性試驗等。

三、試驗設備：

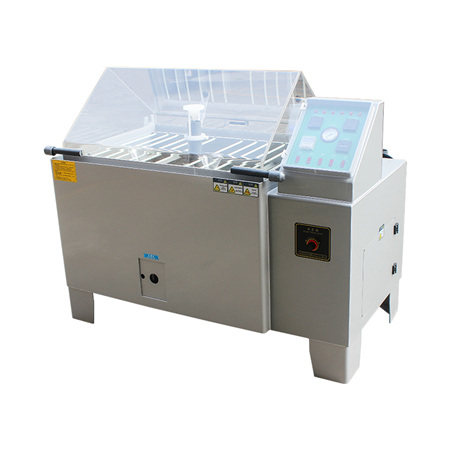

鹽霧試驗機、步入式淋雨試驗室等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

鹽霧試驗：
按照GB/T 19183.5-2003表3序號a中的要求，依據GB/T 2423.17-2008規定的方法﹐對二次艙進行鹽霧試驗。鹽霧試驗可選取二次艙中相應的零部件或尺寸不小于200 mm*200 mm的樣件，樣件材料和處理工藝應與整機或實際零部件的材料和處理工藝一致。
暴露在二次艙外部的零部件或樣件進行試驗時，試驗周期時間不少于168 h;非暴露時，試驗周期時間不少于96 h。

鹽霧試驗后，試驗樣件表面應無銹蝕、起泡、褪色等表面失效現象。

風雨密性試驗：

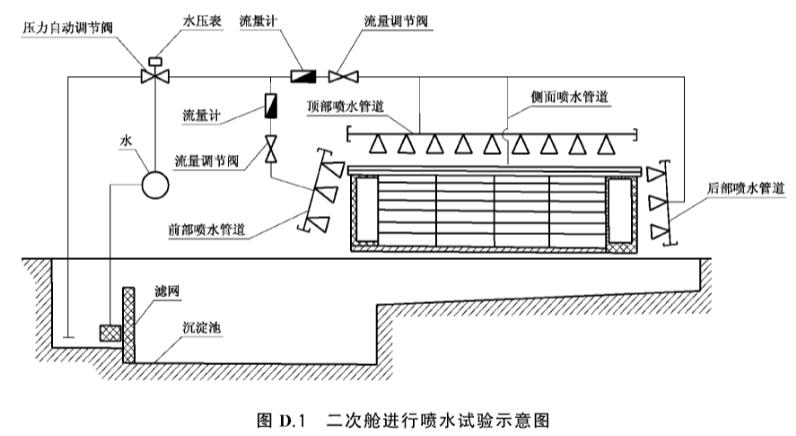

本試驗參照GB/T 5338-2002中 6.13試驗12規定的方法，對二次艙進行噴水試驗。對二次艙表面各個接縫和焊縫處進行噴水試驗，噴嘴的內經為12.5 mm，出口壓力為 100 kPa(相當于10 m水柱)，噴嘴與受驗二次艙表面的距離保持在1.5 m ，噴嘴的移動速度為100 mm/s。也可使用幾個噴嘴同時進行，但各接縫和焊縫處所承受的水壓不應小于使用單個噴嘴的噴射壓力。見圖D.1所示。

通過遵循GB/T 36283-2018標準，可以確保智能變電站二次艙在設計、制造、安裝和使用過程中符合規范要求，提高智能變電站系統的運行可靠性和穩定性，同時為智能變電站的建設和運維提供技術支持和指導。
