《GB/T 10404-2017 多極和雙通道旋轉變壓器通用技術條件》標準

GB/T 10404-2017 是中國國家標準，其標題為《多極和雙通道旋轉變壓器通用技術條件》（General Technical Specifications for Multipolar and Dual-Channel Rotary Transformers）。

該標準規定了多極和雙通道旋轉變壓器的技術要求，以及對其進行的性能測試方法，旨在確保這些設備的質量和可靠性。

一、范圍：
本標準規定了多極和雙通道旋轉變壓器的分類、技術要求和試驗方法、試驗條件、檢驗規則、交付準備和用戶服務等要求。
本標準適用于多極和雙通道旋轉變壓器(以下簡稱“旋變”)。

二、試驗項目：
振動沖擊試驗、高低溫低氣壓試驗、高低溫試驗、濕熱試驗、鹽霧試驗等。

三、試驗設備：

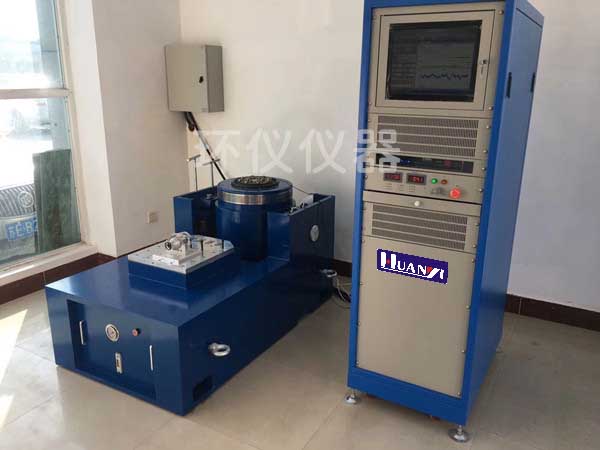

振動試驗臺、沖擊試驗臺、高低溫低氣壓試驗箱、恒溫恒濕試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

振動技術要求
除另有規定外，旋變應能承受GB/T 7345-2008中表7規定的一種正弦掃頻振動或隨機振動試驗。試驗后應無零部件松動或損壞，并且電刷接觸電阻變化、靜摩擦力矩、徑向間隙、軸向間隙.絕緣介電強度和絕緣電阻應符合4.9.1、4.10.1、4.4.1，4.5.1、4.11.l和4.12.1的規定。
試驗方法
旋變輸出繞組開路﹐輸入繞組額定勵磁(對XBD型和XBS型，兩相輸入繞組串接并以√2倍額定電壓勵磁)，按GB/T7345-2008中 5.26.2的規定進行試驗(160機座號旋變的機械負載同130機座號旋變。分裝式旋變定、轉子固定不動)。

沖擊技術要求
除另有規定外，旋變應能承受GB/T7345-2008中表8規定的一種沖擊試驗﹐試驗后應無零部件松動或損壞，并且電刷接觸電阻變化、靜摩擦力矩、徑向間隙、軸向間隙、絕緣介電強度、絕緣電阻、電氣誤差和零位電壓應符合4.9.1、4.10.1、4.4.1、4.5.1、4.11.1、4.12.1、4.18.1和4.19.1的規定。
試驗方法
旋變按GB/T 7345-2008中 5.27.2規定的方法進行試驗，試驗時接線通電方式及轉子所處的狀態均同4.24.2。

通過遵循GB/T 10404-2017標準，制造商可以確保多極和雙通道旋轉變壓器的質量和性能滿足標準要求，提高設備的可靠性和使用壽命，促進各種應用領域的發展和應用。
