產品介紹

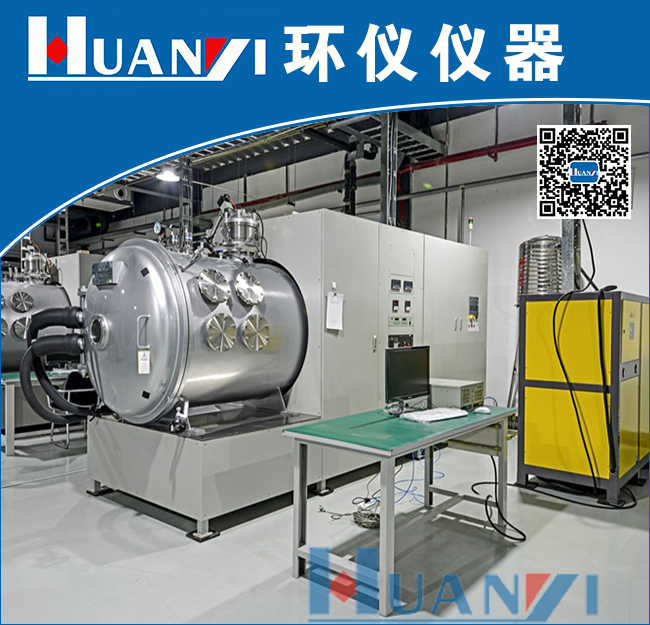

熱真空試驗箱由真空容器、熱沉、真空泵組、冷卻系統、加熱系統、控制及數據采集系統及其他特殊需求的機構組成。
設備采用模塊化設計，可以根據不同的試驗需求所組合為最適用于用戶的個性化試驗裝置。
獨特的程序化控制單元設計，具有靈活的控制功能，對于典型的試驗完全實現了真正意義的自動化控制。
滿足標準
GJB3758-99 衛星真空熱試驗熱模擬方法
設備特點
真空泵組所用的真空泵和各種配件均采用國際知名品牌設備，確保設備在整個工作使用范圍內均能高效、穩定地運行；
高強度、高可靠性的結構設計和熱沉設計- 確保了設備的高可靠性；
專門定制的高強度 氟橡膠 密封條 – 確保了設備大門的高密封性；
多種可選功能（測試電纜接口、記錄儀等）保證了用戶多種功能和測試的需要；
環保型制冷劑 –確保設備更加符合您的環境保護要求；
可根據用戶要求定制尺寸/定制使用指標/定制各種選配功能
溫度控制
可實現溫度定值控制和程序控制；
全程數據記錄儀（可選功能）可以實現試驗過程的全程記錄和追溯；
每臺真空泵和壓縮機均配置過流（過熱）保護/加熱器設置短路保護，確保了設備運行期間的高可靠性；
USB接口、以太網通訊功能，使得設備的通訊和軟件擴展功能滿足客戶的多種需要；
真空泵、制冷及電控關鍵配件均采用國際知名品牌產品，使設備的整體質量得到了提升和保證；
技術參數
真空室尺寸 | φ1000×1000mm | φ2000×2000mm | φ3000×3000mm |
真空度 | ≤5×10-5Pa | ||
工作真空度 | ≤1.0×10-3Pa | ||
制冷方式 | 載冷劑方式 | 復合工質方式 | 液氮制冷方式 |
熱沉+冷板 | 熱沉+加熱籠 | 液氮熱沉+加熱籠 | |
溫度范圍 | -75℃～+130℃ | -110℃～+150℃ | -173℃～+170℃ |
溫度穩定性 | ≤1℃/h | ≤1℃/h | ≤1℃/h |
溫度均勻度 | ≤±2.0℃ | ≤±3.0℃ | ≤±5.0℃ |
控溫精度 | ±1℃ | ±1℃ | ±1℃ |
升降溫速率 | ≥1℃/Min | ||
真空系統漏率 | ＜5×10-9 Pa.m3/s | ||
噪音 | 真空抽氣設備噪音＜70dB | ||
抽真空時間 | 常溫空載情況下能夠在4小時內將容器抽至優于1.0×10-3Pa | ||
溫度檢測系統 | 系統采用多路Pt100溫度巡檢表測量多點溫度 | ||
控制監測系統 | 主要包括工業控制計算機、控制機柜、PLC、儀表、各種操作控制開關等 | ||
控制器 | 西門子可編程控制器、通訊模塊、通訊電纜 | ||
電源電壓 | 380±10％ VAC，3L+N+G | ||
標準配置 | 樣品拖架1套、操作手冊1份 | ||
裝置 | 相序保護、漏電保護、可靠接地、緊急斷電按鈕、過壓、過流、超溫報警和保護控制 | ||
環境要求 | 環境溫度：5～35℃，相對濕度：≤40%RH，無強烈震動、電磁輻射，周?chē)鸁o(wú)粉塵及腐蝕性物質； | ||
說明：1、性能參數均在環境溫度為25℃，真空室空載測試； 2、可根據用戶的具體要求非標定做； | |||
